DC12V電源口的直流防護

隨著安防行業的蓬勃發展,視頻監控越來越普及,從原來的特殊崗位、行業發展到至今的小區園區、走廊、甚至是家庭內部。所以在攝像頭的供電方式也跟著多樣起來,由原來的220V交流供電發展至今的集中DC供電,POE供電等。成本越來越低,集成度越來越高,空間體積要求也越來越高。而檳城電子也一直延續著迎合客戶需求、自主開發、獨立創新的理念,開發出一系列小體積、高性能的產品,來應對行業變化的需求。

在攝像頭的電源口防護上,檳城電子一直引領潮流,目前我們率先推出了SMB-T的封裝形式,將SMB 封裝TVS實現SMC TVS  1500W的功率。該器件外觀是三極管,實際應用可以作為二極管應用。

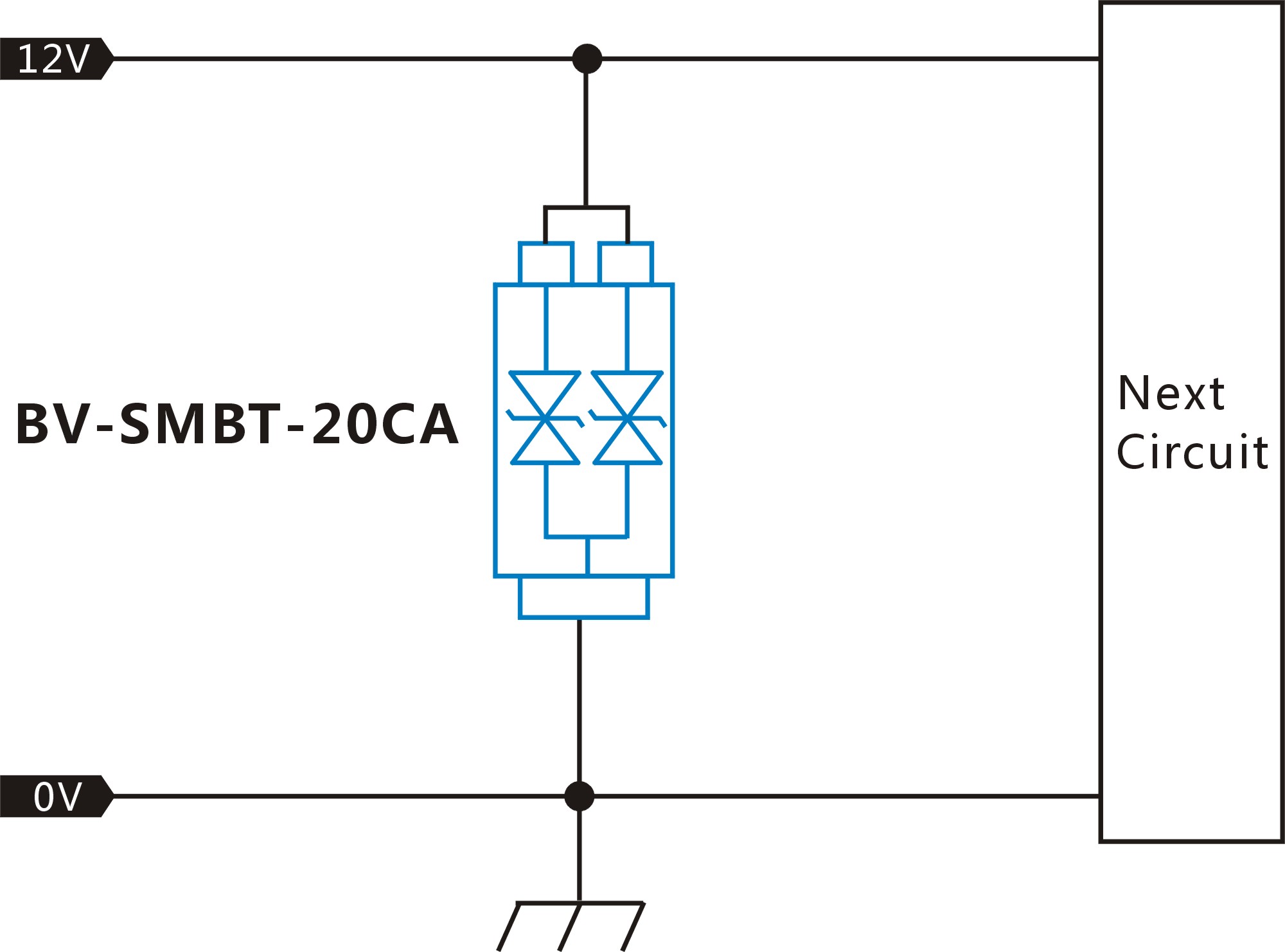

以下是DC12V的電源口解決方案:



      該方案能通過差模1.2/50μs-8/20μs @2KV-1KA的測試需求,這個測試條件能涵蓋室內安裝、樓道安裝等應用環境。按照這個測試條件,需要1500WTVS才能滿足該項測試,按照傳統的封裝形式,必須要求SMC的封裝才能做出這么大功率的TVS,而檳城電子,憑借自身的優勢,創新的設計出SMB-T封裝,使用2合一的形式,將SMB封裝的TVS做成1500W的產品,有效的利用膠體內部空間,該產品占板面積為SMB,焊盤完全兼容SMB

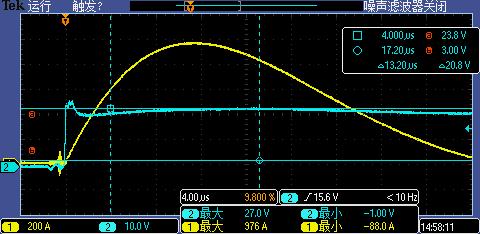

通過實際測試,以下是該器件的殘壓波形:



      從波形看,在1KA(黃色) 時,殘壓為27V(藍色),這個保護水平完全能滿足市場上DCDC模塊的耐壓水平,也就是說,BV-SMBT-20CA能滿足DC12V電源口,測試1.2/50-8/20μs@2KV-1KA的測試要求。

      在實際應用過程中,DC12V電源端口在安裝施工通電時,為滿足線路正常供電,設備正常運轉,安裝工程師會將電源的輸出電壓調高,保證在遠處設備的運轉功率,所以,如果在輸入端還是采用15V或者18VTVS,有可能會長時間的導通,甚至短路,從而導致電源線路起火燃燒,更有甚者,引起火災等嚴重后果。未防止該類情況發生,我們推薦使用20VTVS ,這樣,盡管電源怎么調整,正常的工作電壓都不會讓TVS動作。

       綜上所述,BV-SMBT-20CA,不但在體積上占有優勢,而且性能上也不遜色與常規規的SMC 1500WTVS,完全能符合安防攝像頭DC12V電源口的應用。
