POE接口防護系列(一)—— PD防護

一、摘要

POE,即Power Over Ethernet的簡稱,根據系統組成,主要分為PD和PSE兩個大部分,其中,PD(power device)即受電設備,負載端,常見的如IPC、AP等;PSE(power supplier)即供電設備,常見的如POE交換機等。


二、PD接口的防護

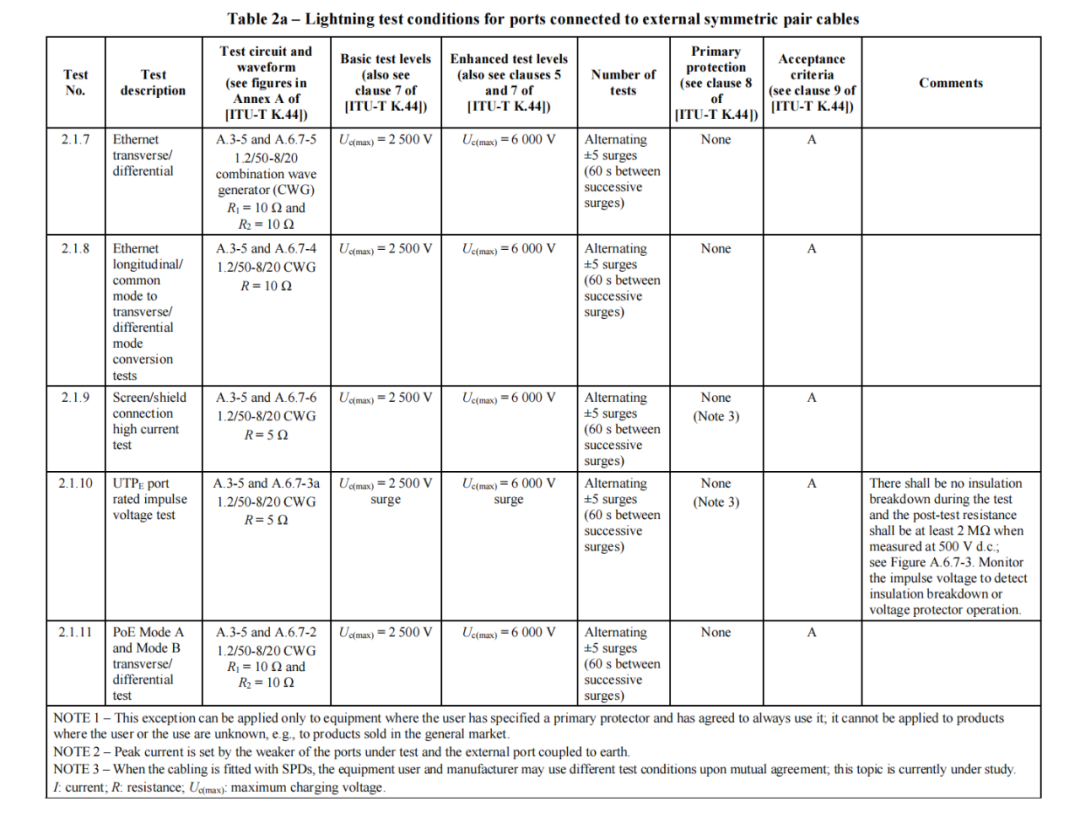

POE接口,拆解開來,無非就是網口+電源口,而PD接口,則分解為網口+受電接口。在ITU的相關標準里面,有關于分解出網口、電源接口都需要做相應的測試要求。如下:
標準的測試方法這里就不贅述,有需求的同學請留言。根據測試要求,對于外部的網口,最大能量為共模 6kV 7Ω的測試要求,電流大約為850A,能量相對較大,需要多個器件共同承擔;根據標準的要求,測試完后需要滿足DC500V大于2MΩ的絕緣阻抗要求。

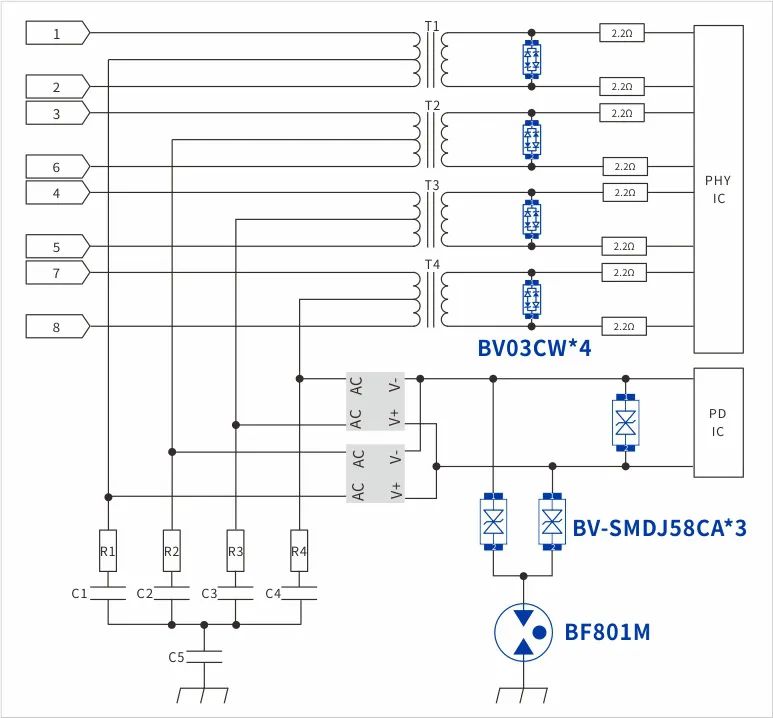

綜上,對于PD接口我們推薦的解決方案如下:
三、小結
■ 對于部分客戶,并不關心對地DC500V的對地耐壓要求,往往直接省略了對地的GDT,直接采用TVS直接到機殼地,可以根據實際應用需求做調整;
■ PD的整流橋,在測試應力中需要滿足850/2A以上的8/20μs電流沖擊,通過實際測試,1A以上的肖特基可以滿足該項測試應力,耐壓推薦大于100V以上的規格;
■ 后級PDIC為國產的話,相對較為脆弱,需要增加些特殊的防護,有需求可以聯系我們,做相關的整改
■ 必要時,會在差分線之間增加90V的GDT,作為6kV,線對之間差模的防護。
